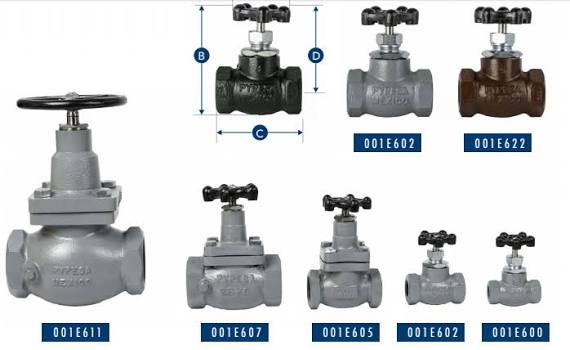

En el ámbito de la ingeniería de procesos y la gestión de fluidos combustibles, la integridad mecánica de los contenedores y conductos es la máxima prioridad operacional. Las redes de distribución de gas natural, gas LP, hidrógeno y gases de proceso están expuestas a variaciones térmicas, picos dinámicos de presión y fallas mecánicas en equipos aguas arriba. En este escenario, las válvulas de seguridad para gas actúan como el último recurso de protección autónomo para evitar eventos catastróficos, explosiones o colapsos estructurales en plantas industriales.
Comprender el funcionamiento, los principios de calibración y los criterios de integración de estos dispositivos es indispensable para cualquier profesional responsable de la seguridad en instalaciones de gas. A diferencia de los elementos de maniobra rutinaria, una válvula de protección debe permanecer en estado pasivo durante miles de horas de operación continua y responder con absoluta precisión milimétrica en el instante exacto en que las variables de proceso superan los límites de diseño preestablecidos.
La función primordial de las válvulas de seguridad para gas es la protección de sistemas de gas mediante la liberación automática del fluido excedente o la interrupción inmediata del flujo cuando la presión interna del circuito alcanza un valor crítico, conocido como presión de disparo (Set Pressure).
Cuando un sistema sufre una sobrepresión —originada por un bloqueo accidental en la línea de consumo, un fallo en el regulador principal de presión, una expansión térmica descontrolada o un incendio externo—, la válvula de seguridad acciona su mecanismo interno de forma autónoma. Al abrirse instantáneamente, disipa el volumen de gas necesario para restituir la presión dentro de las márgenes operativas seguras del contenedor o tubería. Una vez normalizado el parámetro, el dispositivo vuelve a cerrarse herméticamente para evitar la pérdida innecesaria de combustible y contener la atmósfera de proceso.
Dentro de la categoría global de componentes para instalaciones de gas, es sumamente común confundir los dispositivos de alivio de sobrepresión con los elementos de aislamiento o bloqueo. Aunque ambos forman parte del protocolo integral de protección, sus objetivos mecánicos y principios de diseño son conceptualmente opuestos.
Las válvulas de alivio o de seguridad de acción directa operan sin intervención humana ni energía externa (eléctrica, neumática o hidráulica). Responden únicamente al balance de fuerzas entre la presión ejercida por el gas sobre el disco y la fuerza opuesta por un resorte calibrado o un contrapeso.
Autonomía absoluta: Se activan incluso durante apagones eléctricos generales en la planta.
Apertura proporcional o instantánea (Pop action): En aplicaciones de gases o vapores compresibles, la válvula utiliza una cámara de huddle (Huddling Chamber) que provoca una apertura rápida al alcanzar la presión de ajuste, maximizando la capacidad de descarga en milisegundos.
Reajuste automático: Al bajar la presión por debajo de la presión de cierre (Blowdown), el resorte retoma su posición y se restablece el sello estanco.

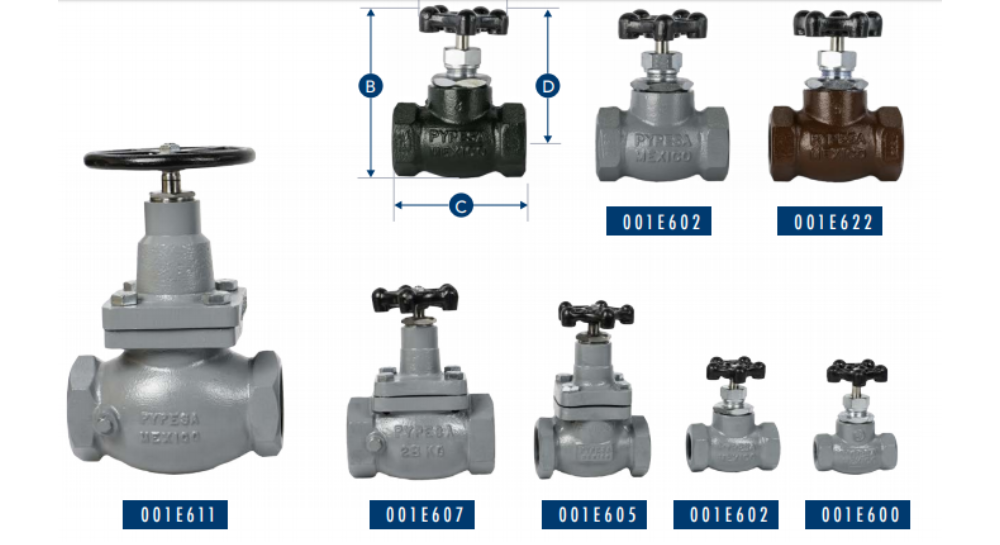

Control del flujoPor otro lado, las válvulas de corte (como las válvulas de bola, mariposa o las solenoides de rearme manual) están diseñadas para la modulación o el aislamiento del flujo de proceso durante operaciones normales o de mantenimiento.
Parámetro Comparativo | Válvulas de Seguridad / Alivio | Válvulas de Corte (Shut-off) |
Principio de Operación | Reacción mecánica automática a la presión del fluido | Maniobra manual o señal externa (Solenoid/Actuador) |
Punto de Instalación | Tanques a presión, cabezales de descarga y colectores | Acometidas, entradas a quemadores y ramales |
Propósito Principal | Prevenir el estallido por sobrepresión interna | Aislar secciones para mantenimiento o emergencias |
Norma de Diseño Base | ASME Sección VIII, API 520 / API 526 | API 6D, EN 161, ISO 14313 |
La aplicación de válvulas industriales de seguridad cubre todos los eslabones de la cadena de valor de los hidrocarburos gaseosos y gases comprimidos de proceso:
Recipientes a presión y tanques de almacenamiento: Montadas en la parte superior de los tanques estacionarios de gas LP, acumuladores de gas natural comprimido (GNC) y recipientes de amoniaco anhidro para aliviar la expansión del gas causada por la radiación solar directa o incendios circundantes.
Estaciones de Regulación y Medición de Gas (ERM): Ubicadas inmediatamente aguas abajo de los reguladores de primera y segunda etapa. Si el regulador principal sufre un atascamiento por partículas de mugre y no cierra, la válvula de alivio se abre para no reventar las tuberías de baja presión del usuario final.
Sistemas de generación de vapor y calderas: Integradas en las líneas de suministro de combustible a los quemadores y en la envolvente del domo de vapor para evitar explosiones por exceso de presión de servicio.
Trenes de combustión y hornos industriales: Colocadas en los colectores de alimentación para proteger los diafragmas de las válvulas de control y los medidores de flujo ante golpes de ariete gaseosos.
La selección e ingeniería de una válvula de protección exige un rigor analítico elevado. Una válvula subdimensionada no podrá evacuar el volumen de gas necesario durante una emergencia, mientras que una válvula sobredimensionada sufrirá el fenómeno de chattering (apertura y cierre violento repetitivo) que destruye las caras del asiento en cuestión de segundos.
La presión de ajuste debe establecerse por debajo o igual a la Presión Máxima de Trabajo Permisible (MAOP o MOP) del recipiente o tubería a proteger. Es indispensable conocer la sobrepresión permitida por el código de diseño (por ejemplo, 10% según código ASME para recipientes a presión).
Se debe calcular el caudal masivo o volumétrico máximo que el sistema podría generar bajo el peor escenario de falla imaginable (por ejemplo, la falla total en posición abierta del regulador más grande del sistema). La válvula debe ser capaz de evacuar ese volumen exacto a través de su orificio (A).
El peso molecular, la temperatura del fluido, el factor de compresibilidad (Z) y la relación de calores específicos (k=Cp/Cv) determinan el tamaño del orificio de alivio. Adicionalmente, el nivel de corrosividad del gas dicta la selección de los materiales:
Gas Natural Seco: Cuerpos en acero al carbón (ASTM A216 WCB) con internos de acero inoxidable.
Gases Ácidos o Corrosivos (H2S): Requieren materiales conformes a norma NACE MR0175, como aceros inoxidables austeníticos o aleaciones de Níquel/Inconel.
Gases Criogénicos / Gas Natural Licuado (GNL): Cuerpos en acero inoxidable grado 316 con sellos de PTFE o bronce especial para no cristalizarse a -162^C.
Dado su carácter crítico dentro de la protección de sistemas de gas, estos dispositivos deben someterse a esquemas de verificación periódicos bajo normativas reconocidas internacionalmente (como la norma NBIC - National Board Inspection Code).
Verifica que el precinto de plomo de fábrica o del taller autorizado esté intacto. Un precinto roto indica que la calibración del resorte fue alterada sin autorización, lo que invalida la certificación de la válvula.
Se extrae el equipo y se monta en un banco de pruebas neumático especializado utilizando nitrógeno seco. Se incrementa gradualmente la presión hasta escuchar la apertura instantánea (pop). Se registra el valor y se compara con la placa de identificación del fabricante.
Luego de restablecer la presión al 90% de la presión de ajuste, se evalúa la tasa de fuga por el asiento mediante un dispositivo de medición de burbujas según la norma API 527. Cero burbujas o niveles dentro de la tolerancia estricta garantizan que la válvula no fugará gas de proceso a la atmósfera durante la operación continua.
Su función es proteger el sistema ante determinadas condiciones de presión o flujo que puedan comprometer la operación. Actúa abriéndose de manera automática para disipar la presión excesiva antes de que esta supere los límites mecánicos de seguridad de la tubería, los tanques o los equipos de consumo final.
Aunque se usan como sinónimos en el lenguaje cotidiano, la diferencia radica en el mecanismo de apertura. La válvula de seguridad (Safety Valve) está diseñada para gases y vapores, abriéndose de forma rápida e instantánea (Pop Action) al alcanzar la presión de ajuste. La válvula de alivio (Relief Valve) se utiliza principalmente en líquidos y se abre de forma progresiva y proporcional al incremento de presión.
El Blowdown es la diferencia entre la presión a la cual la válvula se abre de forma instantánea y la presión menor a la cual vuelve a cerrarse herméticamente. Se expresa como un porcentaje de la presión de ajuste (típicamente entre el 7% y el 10%) y evita que la válvula abra y cierre aceleradamente ante pequeñas fluctuaciones de la línea.
Porque modificar la compresión del resorte altera directamente la presión de disparo certificada del equipo. Si se aprieta demasiado, la válvula no abrirá ante una sobrepresión real, provocando el estallido del contenedor; si se afloja, la válvula fugará gas continuamente a presiones de trabajo normales.
Por norma general y recomendaciones del código NBIC y ASME, las válvulas de seguridad en servicio de gas deben probarse y recalibrarse al menos una vez al año en un taller acreditado. En ambientes corrosivos o de alta severidad, el intervalo puede reducirse a 6 meses.
Es una válvula de seguridad que utiliza un piloto de control pequeño para medir la presión de la línea y accionar el pistón de la válvula principal. Se utiliza en grandes diámetros y presiones muy elevadas donde un resorte directo sería demasiado pesado, mecánicamente inviable o inestable.
Las válvulas de seguridad para gas son los guardianes mecánicos más importantes en la arquitectura de cualquier instalación térmica o de procesamiento de combustibles. Su correcta integración no es una opción operativa, sino una obligación técnica fundamental para garantizar la seguridad en instalaciones de gas y preservar la vida humana frente a imprevistos térmicos o fallas operativas en la red.
Invertir en componentes para instalaciones de gas certificados, dimensionar correctamente la capacidad de alivio bajo escenarios críticos y aplicar esquemas rigurosos de calibración preventiva consolidan una protección de sistemas de gas robusta, eficiente y alineada con los más altos estándares de la industria moderna.
