La generación de energía térmica en el sector productivo representa uno de los costos operativos más elevados en plantas químicas, alimentarias, metalúrgicas y de manufactura pesada. En la arquitectura de cualquier caldera, horno, secador o generador de aire caliente, la selección e integración de quemadores industriales adecuados determina directamente el rendimiento energético del sistema, la calidad del producto final y el grado de cumplimiento de las normativas ambientales sobre emisiones atmosféricas.
Elegir la tecnología de combustión apropiada va más allá de dimensionar la capacidad en kilocalorías o Unidades Térmicas Británicas (BTU); requiere un análisis minucioso de la dinámica de mezcla entre combustible y comburente, la geometría de la llama y la capacidad de modulación ante fluctuaciones de demanda. A lo largo de esta guía técnica, analizaremos los aspectos clave para seleccionar el equipo óptimo entre los diferentes sistemas de combustión industrial disponibles.
Un quemador industrial es un dispositivo mecánico diseñado para mezclar de manera controlada un combustible (gas natural, gas LP, diésel, combustóleo o biogás) con un comburente (generalmente oxígeno atmosférico suministrado por un ventilador o soplador) para iniciar y mantener una reacción química de oxidación exotérmica continua: la combustión.
El funcionamiento de estos equipos de combustión se articula en cuatro fases fundamentales:
Suministro y atomización/dosificación: El combustible se introduce a la zona de mezcla a través de toberas o boquillas dosificadoras. En el caso de combustibles líquidos, el sistema aplica presión, aire o vapor para atomizar el fluido en microgotas, maximizando la superficie de contacto.
Mezcla y turbulencia: El aire de combustión (aire primario y secundario) entra con una geometría de flujo calculada mediante difusores o álabes para asegurar una masa homogénea de aire y combustible.
Ignición: Se genera una chispa eléctrica de alto voltaje a través de un electrodo o mediante un piloto de gas auxiliar para iniciar la llama.
Estabilización y monitoreo: Los sistemas modernos incorporan varillas de ionización o fotocélulas UV conectadas a un programador de combustión, asegurando que ante cualquier pérdida de llama o desbalance de aire/gas, el suministro se corte instantáneamente por seguridad.
El mercado ofrece múltiples configuraciones adaptadas al estado físico del combustible y a las necesidades específicas de transferencia de calor dentro del recinto de combustión.
Son los más extendidos globalmente debido a la limpieza de su reacción, su fácil control automatizado y la menor huella de carbono generada en comparación con los combustibles fósiles líquidos. Los quemadores industriales para gas se dividen principalmente en dos grandes familias técnicas:

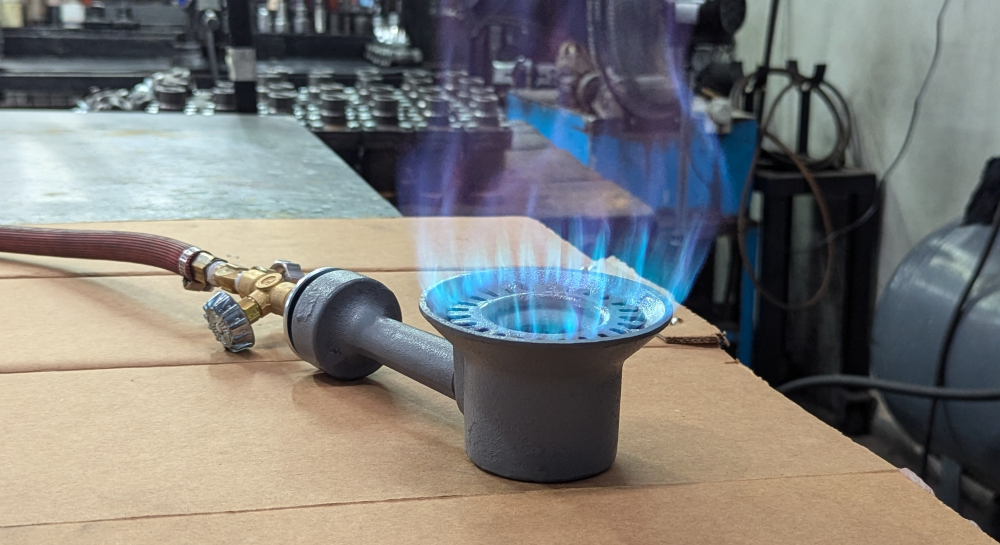

Quemadores atmosféricos: El gas a presión arrastra aire del entorno por efecto Venturi. Tienen una estructura simple, libre de partes móviles complejas, ideales para aplicaciones pequeñas o medianas como marmitas, hornos de panadería o secadores continuos.
Quemadores de aire forzado: Un ventilador impulsa mecánicamente el aire hacia la cámara de combustión. Estos quemadores a gas permiten controlar con extrema precisión la relación aire-combustible en todo el rango de modulación, siendo el estándar para calderas de vapor, generadores de agua caliente e instalaciones de alta demanda.
De acuerdo con la dinámica de la transferencia de calor requerida por el proceso, los quemadores se clasifican en:
Tipo de Quemador | Mecanismo de Transferencia | Aplicación Industrial Típica | Ventaja Técnica Principal |
Monobloque (Monoblock) | Convección / Radiación directa | Calderas tubulares de vapor y agua caliente | Ventilador y panel de control integrados en un solo cuerpo compacto |
Dual o Mixto (Gas/Diésel) | Convección / Radiación variable | Plantas con suministro discontinuo de gas natural | Permite alternar combustible mediante un selector sin apagar la planta |
Alta Velocidad (High Velocity) | Convección por impacto a alta velocidad | Hornos de tratamiento térmico de metales y cerámica | Impulsa gases calientes a más de 100m/s, garantizando uniformidad térmica |
Infrarrojos / Radiantes | Radiación electromagnética directa | Secado de pintura, papel, textiles y procesamiento de alimentos | Transfiere calor directamente a la pieza sin calentar grandes volúmenes de aire |
Una especificación deficiente conduce a desperdicio de combustible, choque térmico en las paredes de los hornos o formación excesiva de hollín y monóxido de carbono (CO). Para seleccionar el equipo adecuado, es necesario evaluar exhaustivamente los siguientes parámetros:
Se debe calcular la demanda máxima de energía del proceso (kW, kcal/h o BTU/h) añadiendo un margen de seguridad para pérdidas por radiación y purga. Tan importante como la potencia máxima es la turndown ratio o relación de modulación (ej. 5:1 o 10:1), la cual indica la capacidad del quemador para reducir su llama sin apagarse durante momentos de baja demanda.
La resistencia que opone el hogar del horno o la zona de tubos de la caldera al paso de los gases influye directamente en el ventilador del quemador. La curva de trabajo del equipo de combustión debe superar la contrapresión de la cámara manteniendo el volumen de aire necesario para una reacción completa.
La dimensión de la llama (longitud y diámetro) debe adaptarse al volumen físico del hogar. Una llama demasiado larga que toque el fondo o las paredes de un tubo causará puntos de sobrecalentamiento (hot spots), agrietamiento del refractario y fallas prematuras por fatiga térmica.
Alcanzar una elevada eficiencia de quemadores industriales implica operar lo más cerca posible del punto de combustión estequiométrica, minimizando la cantidad de exceso de aire de exceso sin generar inquemados (CO o hollín).
Optimizar el rendimiento mediante sistemas de control digital de relación aire/combustible (Parallel Positioning o regulación por servomotores independientes) ofrece beneficios directos:
Ahorro financiero sustancial: Una reducción del 2% al 3% en el exceso de aire de un quemador de gran capacidad representa miles de dólares al año en menor consumo de gas o diésel.
Reducción de emisiones contaminantes (NOx y CO2): La integración de tecnologías de baja emisión de óxidos de nitrógeno (Low NOx) mediante recirculación de gases de escape (FGR) asegura el cumplimiento de las normativas ambientales sin penalizar la transferencia térmica.
Mayor longevidad de los equipos: Una llama estable previene vibraciones acústicas, choques térmicos y la acumulación de incrustaciones de carbón en los tubos de transferencia.
Instalar el equipo es solo la primera etapa; ajustar los parámetros de combustión en sitio exige el cumplimiento de un protocolo riguroso empleando un analizador digital de gases de escape:
Comprueba que la presión dinámica de suministro de gas natural o LP cumpla con los límites especificados por el fabricante a la entrada del regulador del quemador. Ejecuta una prueba de estanqueidad en el bloque de válvulas solenoides dobles.
Ajusta la posición del dámper de aire y la válvula de gas para el encendido inicial suave. Monitorea que la chispa de ignición logre la transferencia de llama en menos de 3 a 5 segundos de purga.
Lleva el quemador progresivamente hasta la máxima capacidad. Mide la concentración de O2, CO, CO2 y la temperatura de los gases en la chimenea. Ajusta las levas electrónicas o mecánicas para mantener los parámetros de eficiencia en todos los puntos intermedios de la curva.
La potencia térmica requerida, el combustible utilizado, las condiciones del proceso y las características del equipo donde será instalado. Adicionalmente, es clave verificar la contrapresión de la cámara de combustión, la geometría deseada para la llama, la presión del combustible disponible en la planta y los niveles de automatización necesarios.
El quemador monobloque alberga el ventilador de aire de combustión, el motor y el panel de control dentro del propio cuerpo del quemador, siendo ideal para potencias pequeñas y medianas. El quemador bibloque tiene el ventilador de aire instalado de forma independiente fuera del cuerpo del equipo, diseñado para aplicaciones de alta potencia, hornos con aire precalentado o espacios reducidos.
Porque el aire introducido en exceso no participa en la reacción química de combustión, pero absorbe parte de la energía liberada y la expulsa por la chimenea en forma de calor residual. Controlar el exceso de aire mediante sondas de O2 maximiza el rendimiento térmico y ahorra combustible.
Es un equipo diseñado con técnicas especiales de combustión (como etapas de combustible/aire, combustión sin llama o recirculación de gases de combustión FGR) para reducir la temperatura máxima del núcleo de la llama. Esto evita la formación térmica de óxidos de nitrógeno (NOx), reduciendo el impacto ambiental.
Se recomienda efectuar una inspección visual y calibración simple cada tres meses, mientras que el mantenimiento preventivo completo (limpieza de boquillas, sustitución de electrodos de ignición, verificación de detectores de llama y calibración con analizador de gases) debe realizarse al menos una vez al año.
En muchos casos es posible mediante la sustitución del cabezal de combustión, la adición de un tren de válvulas para gas y la reprogramación del sistema de control de combustión. Sin embargo, en equipos antiguos suele ser más rentable y seguro reemplazar el conjunto completo por quemadores industriales para gas modernos.
Elegir los quemadores industriales adecuados es una decisión estratégica que impacta directamente en la productividad, los costos operativos y la sostenibilidad de cualquier planta industrial. La evaluación rigurosa del combustible, la potencia, la geometría de la llama y los sistemas de combustión industrial permite garantizar transferencias de calor uniformes con consumos energéticos optimizados.
Implementar equipos de combustión de última generación equipados con controles de modulación digital no solo incrementa la eficiencia de quemadores industriales, sino que protege la inversión de la empresa y asegura un entorno operativo limpio y alineado con los estándares ambientales del mercado actual.
